Egy sablontörlő tekercs szálleválásnak és az áramköri lapok ebből következő szennyeződésének ellenállási képességének gyors meghatározása a nyomtatási folyamat során.

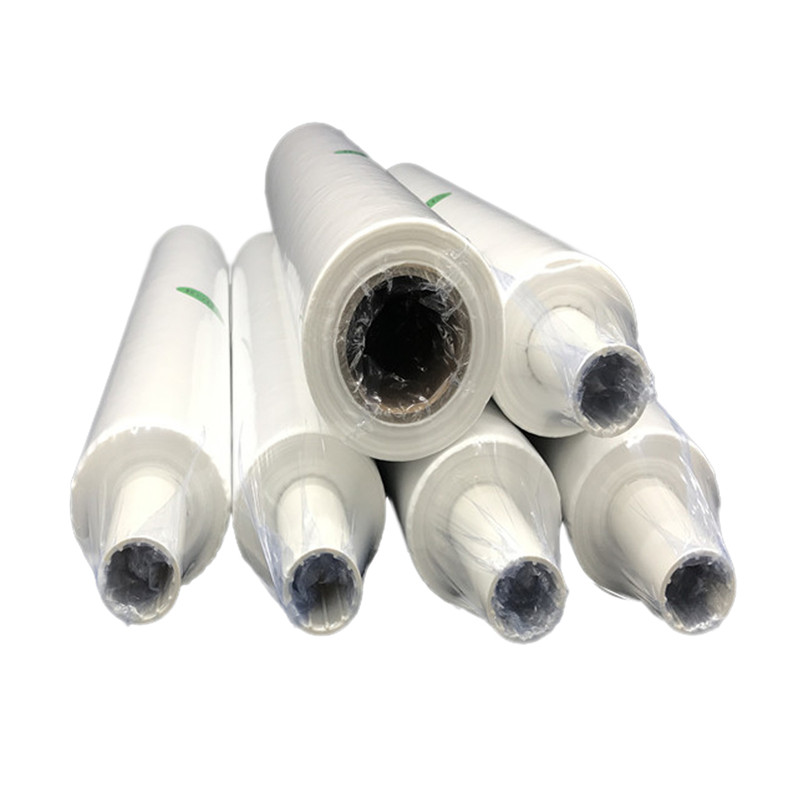

A teszt célja egy olyan SMT sablontisztító tekercs kiválasztása, amely mentes a gyenge, szöszös papírszálaktól, amelyek elszakadhatnak. Használjon szöszmentes tekercset, mint például a Többsoros ablaktörlők Tisztatéri sablon törlőtekercsek segíthet megelőzni a berendezések károsodását, hibákat, hidakat, eltömődött nyílásokat, alacsony átviteli hatékonyságot és a forrasztási szennyeződést.

A szennyezett NYÁK-lapok gyakori problémát jelentenek. Bár magát a szennyeződést gyakran rejtélynek tartják, az ok valójában a ... sablontörlő tekercs maga. Ez nagyrészt a ragadós forrasztópasztának és a sablon nyílásainak éles széleinek köszönhető.

A sablontörlő tekercs állítólag megtisztítja a sablont a szennyeződés megelőzése érdekében. Azonban néhány sablontörlő tekercsek gyakran anyagdarabokat hagy maga után a sablonon, ami később szennyezi a NYÁK-lapot. Amikor ezek a szennyeződések áthaladnak a sütőn, üregek keletkeznek.

A szennyeződés valószínűsége meghatározható a sablontörlő tekercs egyszerű tesztjével. A tesztet „Ragasztesztnek” nevezik. Ez egy gyors és egyszerű kísérlet, amely pénzt takarít meg minden vállalatnak, mivel nem kell javítania a szennyezett táblákat. Segíthet bármely vállalatnak annak meghatározásában is, hogy mely sablontörlő tekercsek elfogadhatók.

Sablontisztító tekercs szalag tesztelési eljárása

1. Először vágj le egy darab celluxot vagy fekete szigetelőszalagot körülbelül 5 cm hosszúra.

2. Helyezze a ragasztószalagot a sablontörlő anyag felületére.

3. Miután a ragasztószalag felragasztotta a felületet, nyomást kell alkalmazni. A nyomásnak egyenletesen alkalmazva.

4. Az egyenletes nyomáseloszlás érdekében görgessen egy 1000 g-os kalibrációs súlyt a ragasztott felületre. Ha ilyen méretű súly nem áll rendelkezésre, használhat varratrögzítőt (tapétavarratok rögzítéséhez), egy teli doboz szódavizet vagy bármilyen olyan eszközt, amely egyenletes súlyeloszlást biztosít. Bizonyos esetekben az ujj használata is elfogadható.

5. Ha celluxot használ, helyezze azt egy fekete felületre, és szabad szemmel, vagy még jobb, ha nagyítóval figyelje meg a letépett szálak mennyiségét. Ez a teszt könnyen számszerűsíthető a szálak és részecskék nagyító alatti megszámlálásával.

6. A legjobb meghatározás érdekében ismételje meg ezt a lépést a törlőgörgők elülső és hátulsó oldalán.

Fontos! Ez a teszt csak anyagok összehasonlításakor érvényes.
